Dans un atelier, un entrepôt ou une salle de production, le déplacement d'un chariot génère des frottements répétés entre la bande de roulement et le sol industriel. Cet effet triboélectrique peut accumuler une charge puis provoquer des décharges électrostatiques au contact d'un opérateur, d'une machine ou d'un composant sensible. Une roue antistatique crée un chemin de dissipation contrôlé vers le sol, à condition que le chariot et son environnement assurent aussi une continuité électrique. Pour les sites de logistique industrielle, le choix engage la protection des produits, la sécurité des zones à risque et la durée de vie de l'équipement de manutention. À Laval, cette décision concerne les lignes électroniques, les flux de pièces, les laboratoires et les ateliers de conditionnement.
En bref
- Une roue antistatique limite l'accumulation de charges et contribue à la protection contre les décharges électrostatiques (ESD) des composants sensibles.
- Le choix doit croiser la résistance électrique, la charge réelle, le sol, la vitesse et les conditions de température.
- La dissipation reste efficace si le support métallique du chariot et le sol offrent un trajet conducteur jusqu'à la terre.
- Une roulette isolée par la peinture, la graisse ou un sol en résine non dissipative ne peut pas évacuer correctement la charge.
- Un bandage trop dur dégrade le confort de roulage et peut accélérer l'usure d'un sol fragilisé.
Pourquoi les roues antistatiques sécurisent-elles les chariots industriels ?
Le passage d'une roue standard sur un revêtement synthétique peut créer des milliers de volts de potentiel électrostatique. L'énergie reste faible pour une personne, mais elle suffit à altérer une carte de circuits imprimés ou un microprocesseur. Certaines défaillances sont immédiates. D'autres réduisent la durée de vie d'un composant sans laisser de trace visible lors du contrôle final.
Une roulette antistatique évacue la charge qui se forme pendant le roulage. Elle protège les postes de préparation électronique, les zones de montage automobile et les espaces où circulent des poudres ou solvants inflammables. Dans un environnement explosif, la prévention des étincelles s'inscrit dans une analyse globale des sources d'inflammation. La roulette constitue un maillon du dispositif, avec le sol, la mise à la terre et les équipements de protection.
Le besoin doit être évalué sur les flux réels. Un chariot déplacé dix fois par jour n'impose pas les mêmes contraintes qu'un poste mobile roulant en continu entre une zone de picking et une ligne d'assemblage. La fréquence des trajets, la propreté du sol et le nettoyage influencent directement la performance de dissipation.
La résistance électrique permet-elle d'identifier une roulette antistatique ?
La norme ISO 22877 fixe un cadre clair pour les roulettes destinées à dissiper l'électricité statique. Une solution conforme présente une résistance électrique comprise entre 10⁵ Ω et 10⁷ Ω. Cette plage limite l'accumulation des charges tout en évitant un passage de courant excessif dans les conditions prévues par la norme.
La mesure doit porter sur l'ensemble fonctionnel, entre la surface de contact au sol et l'élément conducteur du montage. Un moyeu métallique ne garantit donc rien si la bande de roulement, le roulement ou la fixation interrompent la continuité. Les équipes de maintenance ont intérêt à intégrer un contrôle périodique, surtout après remplacement des roues ou rénovation du sol.

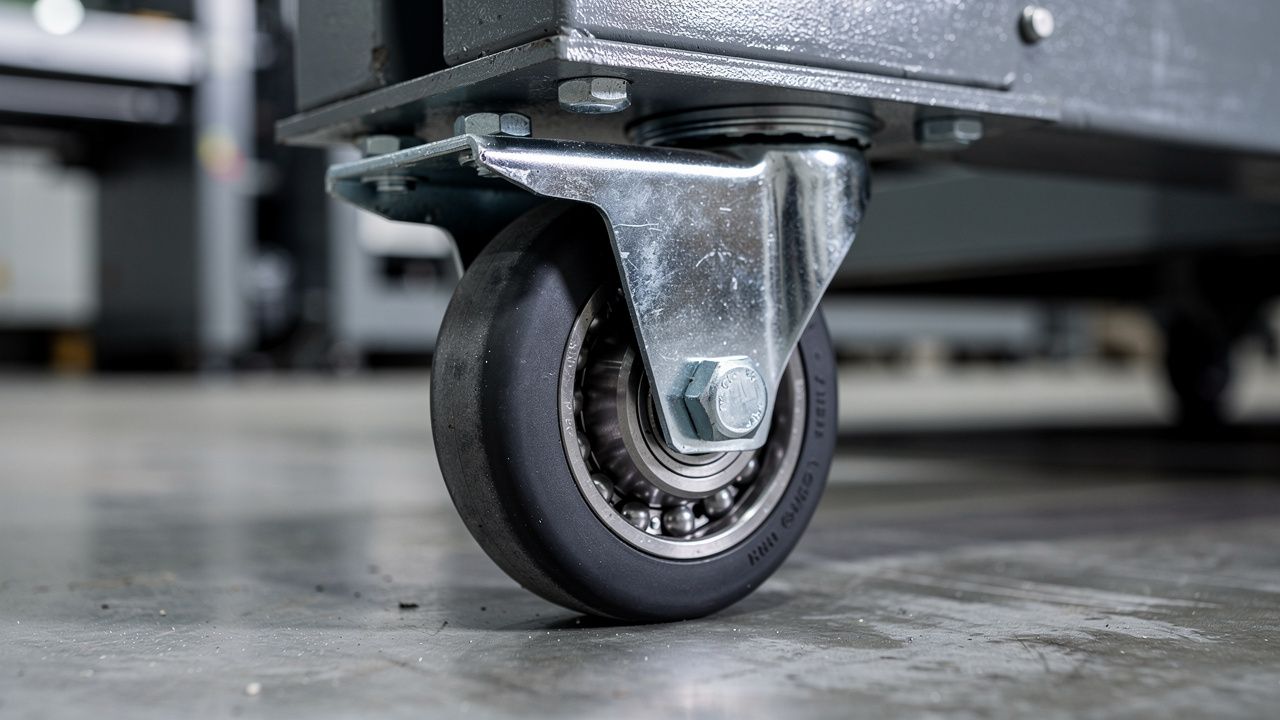

L’association du nylon et du polyuréthane répond à de nombreux usages de manutention. Une roue en nylon polyuréthane antistatique associe un corps rigide à une couche de roulement conçue pour dissiper les charges. Cette architecture convient aux chariots qui demandent à la fois une faible résistance au roulement et une protection ESD mesurable.
L'humidité, les dépôts de poussière et les détergents modifient les performances de contact. Un relevé de résistance électrique réalisé à la réception, puis après plusieurs semaines de service, donne une vision plus fiable qu'une simple vérification visuelle. Il permet aussi de détecter un montage devenu isolant après une intervention.
Quel matériau choisir pour une roue antistatique sur un sol industriel ?
Le matériau pilote le niveau sonore, l'effort de poussée, la résistance aux chocs et l'impact sur le revêtement. Le nylon, aussi appelé polyamide, offre une très bonne résistance mécanique et supporte les charges élevées. Il roule facilement sur béton lisse, mais sa dureté transmet davantage les vibrations et les irrégularités.
Le polyuréthane combine une bonne capacité de charge avec un roulement plus silencieux. Un bandage en polyuréthane antistatique convient aux sols finis, aux équipements mobiles et aux charges ponctuelles élevées. Selon les modèles, il conserve ses propriétés d'usage entre -20 °C et +60 °C. Les chambres froides ou les zones proches d'un procédé thermique imposent toutefois une validation précise de la plage de service.
Le caoutchouc antistatique améliore l'absorption des chocs et le confort acoustique. Il convient aux sols irréguliers et aux charges modérées. En revanche, il peut offrir une résistance au roulage plus forte que le polyuréthane. Les corps de roue en polypropylène ou en aluminium répondent à d'autres compromis de poids, de corrosion et de nettoyage.
| Matériau de roulement | Usage adapté | Point de vigilance |
|---|---|---|
| Nylon antistatique | Charges fortes sur béton lisse | Bruit et transmission des chocs |
| Polyuréthane antistatique | Chariots de production et sols finis | Vérifier la température et les produits chimiques |
| Caoutchouc antistatique | Sols irréguliers et déplacements silencieux | Effort de poussée plus élevé |
Comment dimensionner la charge et le montage des roulettes industrielles ?
Le bon dimensionnement repose sur trois paramètres : la masse totale déplacée, la dynamique des trajets et la répartition effective sur les roues. Pour un chariot à quatre roulettes, le calcul prudent consiste à diviser la masse du chariot additionnée à la charge utile par trois. Cette marge couvre le cas fréquent où une roulette perd temporairement le contact sur un sol irrégulier.
La capacité de charge par roulette doit aussi intégrer les chocs au franchissement de seuils, les virages et les démarrages brusques. Les références destinées aux collectivités supportent généralement de 40 à 125 kg. Les roulettes de manutention intermédiaires atteignent environ 300 kg. Les roues monobloc industrielles peuvent couvrir des besoins allant de 40 à 1 650 kg selon le diamètre, le matériau et le moyeu.
Un diamètre plus important réduit l’effort de poussée et facilite le franchissement des défauts du sol. Un roulement à billes limite les frottements dans le moyeu et stabilise le roulage sous charge. Le choix de la monture compte tout autant, entre roue fixe, pivotante, à frein ou à blocage directionnel. Une roue performante sur le papier perd son intérêt si son axe se déforme ou si sa fixation ne résiste pas aux efforts latéraux.
La mobilité doit être définie dès la conception de machines spéciales. L'implantation des roulettes, la hauteur hors tout et l'accès au frein conditionnent la sécurité des opérateurs. Ces paramètres évitent aussi les modifications coûteuses lors de la mise en production.
Dans quels environnements de production utiliser une roulette ESD ?
L'électronique reste l'application la plus visible. Les postes mobiles transportant des cartes, capteurs ou sous-ensembles doivent maintenir une chaîne de dissipation cohérente, du plan de travail jusqu'au sol. Les roulettes ESD complètent les bracelets, tapis et emballages dissipatifs utilisés par les opérateurs.
L'industrie pharmaceutique et le médical recherchent aussi des matériaux compatibles avec les protocoles de nettoyage. Le choix se porte alors sur des roues dont le bandage résiste aux agents employés sur site. La propreté du roulement et l'absence de zones de rétention facilitent les opérations de maintenance.
Dans l'industrie chimique, la présence de substances inflammables impose une évaluation rigoureuse des risques. La roue antistatique contribue à réduire une source potentielle d'étincelle liée aux déplacements. Elle ne remplace ni le zonage réglementaire, ni la sélection d'équipements adaptés à une atmosphère explosive.
Un audit simple des équipements mobiles aide à hiérarchiser les remplacements. Il recense les chariots, leur charge, les revêtements de sol, les produits transportés et les opérations de nettoyage. Cette méthode cible en priorité les flux exposant des composants sensibles ou des matières inflammables.
Questions fréquentes sur les roues antistatiques industrielles
Quelle est la différence entre une roulette antistatique et une roulette conductrice ?
Une roulette antistatique dissipe la charge dans une plage de résistance contrôlée. Une roulette conductrice présente une résistance plus faible et répond à d'autres contraintes électriques. La norme ISO 22877 retient pour une roulette antistatique une résistance supérieure à 10⁵ Ω et inférieure à 10⁷ Ω.
Une roue antistatique fonctionne-t-elle sur tous les sols ?
Non, la performance dépend du trajet électrique complet jusqu'à la terre. Un sol isolant, une couche de cire ou des salissures peuvent bloquer la dissipation. Le contrôle doit donc associer la roulette, la monture, le chariot et le revêtement de sol.
Comment calculer la charge nécessaire pour un chariot à quatre roulettes ?
Il faut additionner le poids du chariot et sa charge utile, puis diviser ce total par trois. Cette règle prévoit qu'une roue puisse être délestée sur une irrégularité. Une marge supplémentaire est requise pour les chocs, les seuils et les utilisations intensives.
Le polyuréthane antistatique convient-il à une chambre froide ?
Oui, si la fiche technique confirme sa plage thermique. Plusieurs modèles en polyuréthane sont prévus pour fonctionner entre -20 °C et +60 °C. Sous cette limite, le bandage peut durcir et la résistance au roulement augmenter.
Le choix d'une roue antistatique commence par une analyse du risque électrostatique et du parcours réel des chariots. En combinant résistance normalisée, matériau adapté et capacité de charge suffisante, les sites industriels réduisent les arrêts, les défauts produits et les risques liés aux décharges.
